【看图找茬】第十七期——静配篇

若亭若亭

采风口直接对的是污染的垃圾桶，回风口在地面，且有治疗车阻挡

xiongkeyy

wuxing718 发表于 2025-11-27 09:47
03年建的，那个时候感控确实薄弱，国家规范都没什么可参考，现在已经重建了，希望给其他准备新建的静配中 ...

哦，那个时间建的啊，怪不得！但最起码，垃圾桶可以不放在这里吧！

wuxing718

xiongkeyy 发表于 2025-11-28 08:33
哦，那个时间建的啊，怪不得！但最起码，垃圾桶可以不放在这里吧！

是的，垃圾桶可以挪掉

hongzhuan

1.采风口应设置在空气相对洁净的区域，应远离各种污染源，距离排风口、空调等距离应大于10米，附近不应有锅炉等可能排污的设施和场所；2.

Niki1

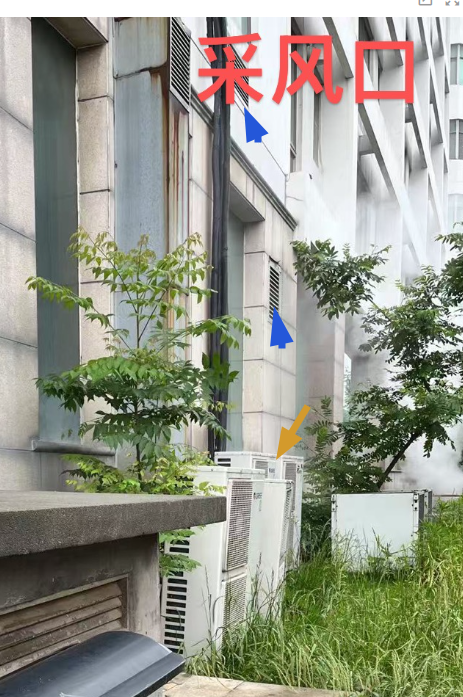

我截了个图，想问一下蓝色箭头标注的是【排风口】，黄色标注的是空调。如果是的话
1、这两个应该不可以距离新风口那么近。
2、有垃圾桶。
3、置于防雨措施？我不知道这个铁皮算防雨措施吗？生锈了已经。

熊伊然

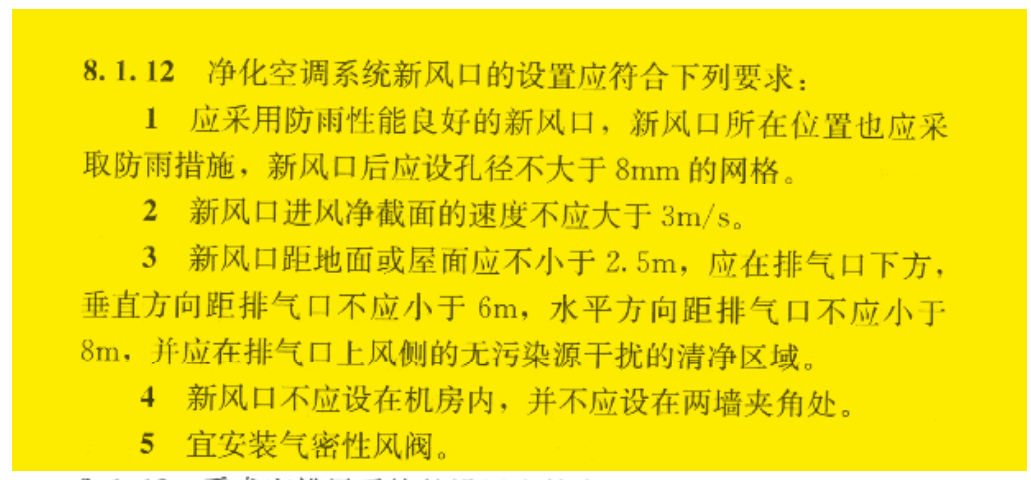

《指南》对采风口和回风口的设置要求，始终围绕 “控制污染、保障洁净” 这一核心。简单概括就是：
1.采风口要“吃得干净”：从源头引入洁净新风。
应设置在室外空气洁净处，远离污染源。
必须远离本中心的排风口（回风口） 和污染源（如医院的污染气体排放口、实验室排气口、卫生间、垃圾站、锅炉房、厨房等）。
宜设置在建筑物的上部（如屋顶），并设有防护网和防雨百叶。

图一问题：
1、室外采风口有遮挡，新风进不来
2、采风口距离地面过近；
3、采风口离污染源太近：垃圾桶+下水道
4、采风口防护网和防雨百叶等设备；
5、采风口格栅脏污；

2.回风口要“排得合理”：科学组织气流，无死角，不干扰关键设备。
应均匀布置在洁净室的下部（如侧墙下部或地面附近），因为污染物（如微粒）在低速区容易沉降。
在生物安全柜、水平层流操作台等关键设备附近。
数量要足够，保证室内气流平稳，无涡流和死角。

图二问题
1、弧形踢脚线已开胶，且脏污；
2、回风口被治疗车和不锈钢柜子挡住，风回不去。
